Сетка для габионов
Увидев, что габионы могут изготовляться как из сетки двойного кручения, так и из сварной, многие потребители могут подумать да какая разница, давайте что дешевле, и сделают ошибку. Потому что разница есть, и довольно существенная.
Сетка двойного кручения
Крученая сетка изготовляется на специальных вязальных станках, обычно из стальной малоуглеродистой горяче-оцинкованной проволоки диаметром 2,7мм (сетчатое полотно) и 3,4мм (его кромка), с получением шестиугольной ячейки 8х10см. Для условий применения, характеризующихся химически агрессивной средой (соленая морская вода, сточные, отстойные воды) может изготовляться из проволоки с дополнительным полимерным ПВХ покрытием. Крученая сетка обычно реализуется в рулонах шириной от 1м до 4м, длиной от 10м до 40м (по согласованию с заказчиком, может ограничивается только весом рулона).
В процессе изготовления крученой сетки защитный цинковый слой на оцинкованной проволоке практически не повреждается. Потому готовая сетка сохраняет высокую коррозионную стойкость, характерную для исходной проволоки, и не требует повторного оцинкования.
В качестве строительного материала оцинкованная сетка двойного кручения для габионных конструкций характеризуется:
- высокой механической прочностью (на разрыв), которая обеспечивается ее цельностью, без наличия выраженных мест ослабления, концентрации напряжений;
- стойкостью от распускания в случае механических повреждений (разрывов), которые локализуются в ближайших узлах соединения (скручивания) проволоки; места соединения проволоки в такой сетке выступают не местами концентрации напряжений, а наоборот, узлами ее упрочнения;
- поперечной и продольной гибкостью, которая позволяет готовому изделию (габиону) несколько видоизменять геометрические формы и размеры, приспосабливаясь к неровностям рельефа поверхности, на которой он установлен (смонтирован).
В процессе изготовления габионов, крученая сетка производится станком сразу с необходимыми размерами, после чего заготовки легко соединяются между собой путем взаимного переплетения мягкой оцинкованной проволокой. Расчетный срок службы габионов из крученой оцинкованной сетки, в типичных (в рамках гражданского строительства) условиях эксплуатации, которые характеризуются переменным или постоянным контактом с пресной водой (атмосферных осадков или водоемов), составляет до 50 лет (в зависимости от типа покрытия и конкретных условий эксплуатации).

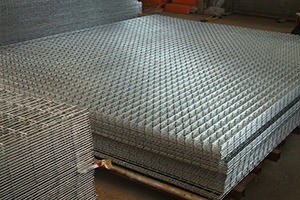

Сварная сетка
Сварная сетка для изготовления габионов, в сравнении с сеткой двойного кручения, гораздо менее стандартизирована. Изготавливается разными производителями в большом разнообразии по диаметру применяемой проволоки (обычно от 3 до 5мм, самый распространенный вариант - 4,0мм) и размеру ячеек (квадратной или прямоугольной формы, со сторонами от 50мм до 200мм (распространенные варианты 50х50мм; 50х100мм; 50х150, 50х200, 100х100мм).
Защита сварной сетки антикоррозионным цинковым покрытием осуществляется двумя различными способами:
- путем сварки сетки из предварительно горяче-оцинкованной проволоки. Это более дешевый, и быстрый способ. При данном способе производства в местах (точках) сварки защитное цинковое покрытие незначительно повреждается сварочным током, в следствии чего образуются слегка заметные черные точки приблизительным размером 2х2мм. По противокоррозионной стойкости такая сварная оцинкованная сетка не сильно отличается от сетки, изготовленной по технологии гарячего цинкования цельной конструкции.
- Значительно более дорогой, и более длительный способ, когда предварительно сваренная из черной проволоки сетка проходит этап горячей оцинковки в ванне с расплавом цинка. В таком случае на сварной сетке образуется сплошное защитное цинковое покрытие, без открытых поврежденных сваркой мест.
В конструкционном отношении точки сварки проволоки в углах ячеек сетки являются концентраторами напряжений, ослабляющими ее цельность и прочность. Потому сварная сетка по сравнению с сеткой двойного кручения хуже держит как поперечные, так и продольные нагрузки, которые изредка приводят к ее разрушению в местах сварки. Результатом которого становится ее местное распускание, с тенденцией к дальнейшему расширению (без дополнительных ремонтных мероприятий – не склонно к локализации).
Параметры промышленного оборудования (автоматических сварочных линий), а также условия транспортировки не позволяют изготовлять полотно сварной сетки шириной более 2,5м. Наиболее распространенные ее размеры по ширине – 1 и 2м. Возможно изготовление и поставка прямоугольными картами с максимальными размерами 6х2,5м.
Сварная сетка – принципиальная противоположность сетке двойного кручения, отличается от нее пониженной конструкционной прочностью (несущей способностью, на разрыв). Но тем не менее, находит свое широкое применение в том числе и в изготовлении габионных конструкций. И вот почему.
В отличие от сетки двойного кручения – сварной тип отличается повышенной поперечной и продольной жесткостью, плюс внутренней жесткостью, позволяющей сохранять постоянными (неизменными) геометрические размеры и форму ячеек. Причиной тому – жесткое закрепление сваркой проволочных прутьев в узлах их соединения. Проще говоря, сооружения из сварной проволоки очень хорошо держат и длительное время сохраняют заданную им четкие размеры и форму, как наружную, так и внутреннюю.
Четкость и сохранность заданной геометрической формы наиболее ценна с точки зрения дизайнерских подходов. Потому габионные конструкции, изготовленные из сварной сетки и сооружения из них (заборы, малые архитектурные формы) – применимы не столько в инженерно-строительных целях, сколько в ландшафтном дизайне, благоустройстве и ограждении территорий. Как правило, применяются с различными декоративными заполнителями, в местах и сооружениях, где не предвидится значительных конструкционных нагрузок.
В процессе изготовления габионов из сварной сетки она разрезается на карты требуемых геометрических размеров, которые соединяются в единую конструкцию путем специальных соединительных пружин, скоб или оцинкованной проволоки.
Выводы
Таким образом, ознакомление с характеристиками проволочных сеток двойного кручения и сварных сеток показывает, что их взаимное противопоставление «какая лучше?» не совсем корректно. Каждая из этих разновидностей имеет свою строго определенную сферу применения, где она в полной мере раскрывает свои положительные качества и черты.
Проволочная сетка двойного кручения (оцинкованная, с ПВХ покрытием) – это самый лучший, качественный исходный материал для габионов, применяемых для строительства инженерных сооружений и конструкций (в первую очередь – гидротехнических, берегоукрепительных, защиты (природных, искусственных) склонов и откосов), в которых прежде всего требуется высокая несущая способность и конструкционная прочность (в первую очередь от разрывов, распускания сетки), относительная гибкость в применении к неровностям рельефа.
Сетка из сварной проволоки (также оцинкованная, с ПВХ или порошковым покрытием) – это материал для изготовления габионов, применяемых преимущественно в ландшафтном дизайне, строительстве заборов, создание малых архитектурных форм или другом благоустройстве территории, где важна эстетическая привлекательность, долговременное сохранение четких заданных геометрических форм, но где конструкционная прочность материала и сооружения играет второстепенное значение.
