ПВХ шпунт

Что такое ПВХ шпунт

История применения сборных подпорных стенок свайного (погружаемого в грунт) типа уходит к 1902 году. Именно тогда главный инженер немецкого города Бремен, Тригви Ларсен придумал устроить составную стенку из U-образно изогнутых металлических листов. В 1910 году он запатентовал свое изобретение, а уже в 1912 году массовое промышленное изготовление стальных шпунтов Ларсена (такое название получило изделие по фамилии изобретателя) началось на сталепрокатном заводе компании Tussen.

До середины ХХ века изготовление шпунтовых свай (шпунтов Ларсена) велось из стали. Хотя они и имели достаточно высокую несущую способность, позволяющую им успешно соперничать с железобетонными конструкциями, но получались они достаточно массивными и дорогими, в воде (особенно морской) достаточно быстро повреждались коррозией. Потому сфера их применения практически ограничивалась строительством промышленного назначения.

С развитием нефтехимии появилась возможность применения намного более дешевых и легких шпунтовых свай из сравнительно недорогих пластмасс, таких как ПВХ. Первенство по применению композитных шпунтовых свай принадлежит США, где эта технология впервые была применена приблизительно в 1950 году. За это время свайные конструкции из ПВХ шпунтов зарекомендовали себя только с самой лучшей стороны. Стоимость монтажа и эксплуатации подпорных стенок и шпунтовых ограждений из ПВХ, в сравнении со стальными, деревянными и железобетонными конструкциями, снизилась в разы. За минувшие годы в мире построено многие тысячи километров композитных шпунтовых стенок, и на сегодня их популярность продолжает демонстрировать тенденцию к росту.

Традиционными сферами применения ПВХ шпунта являются:

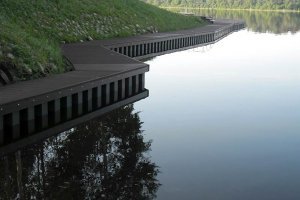

• подпорные стенки с применением якорно-анкерных связей для защиты берегов водоемов от волнового размывания, подмывания течением;
• подпорные стенки для защиты природных склонов от эрозии (оползней), искусственных насыпей (в т.ч. дорожных) и выемок (в т.ч. строительных котлованов) – от осыпания;
• укрепление и регулирование русел рек, каналов, ручьев, канав;
• устройство искусственных и технических водоемов различного назначения;
• устройство диффузоров снижения инфильтрации грунтовых вод для защиты участков от подтопления;

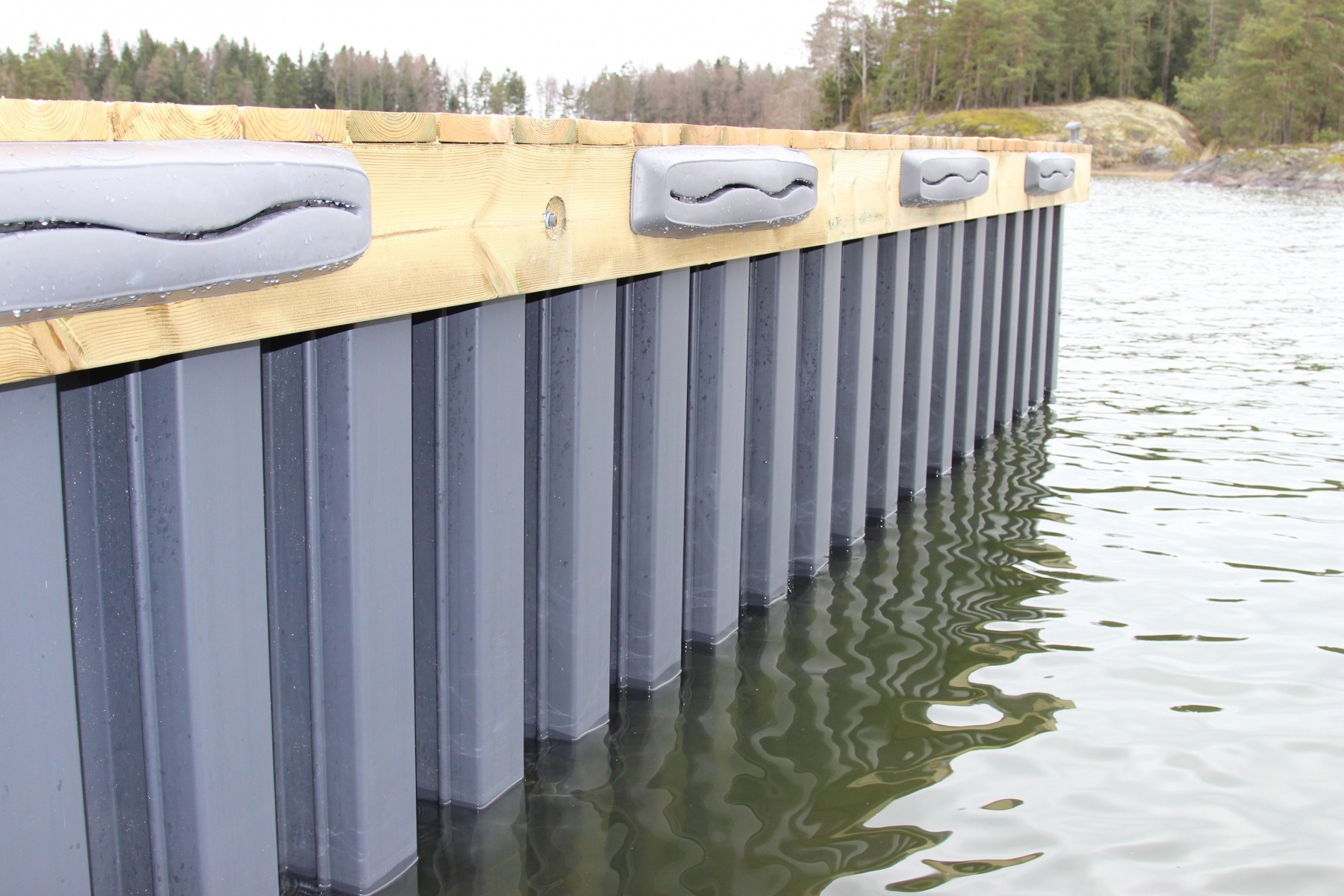

• устройство отвесных стенок грунтовых дамб, мостиков, пирсов;
• устройство и изоляция мусорных свалок и очистных сооружений;
• грунтовая изоляция мест хранения и обработки химически-опасных веществ.

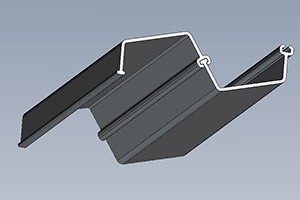

ПВХ шпунт - это определенным образом изогнутая в виде корыта (профилированную) конструкция, произведенная методом экструзии с продольными соединительными ответными замками по всей длине обеих боковых (длинных) сторон. Материал изготовления – термопластичный бесцветный полимер поливинилхлорид (ПВХ) – разновидность пластмассы. Обладает достаточно высокой механической прочностью и ударостойкостью (предел прочности на растяжение – до 40 - 50 МПа, на изгиб – до 80 - 120 МПа), не горючий в атмосферных условиях, химически устойчив к щелочам, минеральным маслам, кислотам, растворам солей и ультрафиолету.

Сравнительная дешевизна и легкость в монтаже позволяет их применение не только для промышленного, но и гражданского назначения. К тому же очевидны и другие их важные преимущества:

• химическая стойкость, особенно - электролитическая (к коррозии), которая отличает ПВХ сваи в лучшую сторону по сравнению со сталью и железобетоном, позволяет эффективное и долговременное применение в условиях постоянного контакта с соленой (морской) водой;
• механическая стойкость и ударопрочность (благодаря применению различных пластификаторов);
• биологическая стойкость (к разлагающему и разрушающему воздействию грибков, насекомых, других организмов), выгодно отличает не подверженные гниению ПВХ шпунтовые стенки от деревянных конструкций;
• стойкость к ультрафиолетовому излучению (благодаря применению различных модификаторов);
• широкий диапазон рабочих температур (от -40 до +60 град С), который допускает их практическое применение в разных климатических условиях и зонах;
• способность к окрашиванию «в массе», которая позволяет получать стойкий не выцветающий «цветной» материал, не требующий в дальнейшем ухода в виде изолирующей или декоративной окраски.

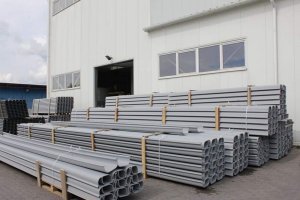

Наиболее распространенные в продаже изделия имеют следующие геометрические размеры:

• длина – до 12м (ограничивается условиями транспортировки автомобильным транспортом), в дальнейшем шпунтины нарезаются необходимой для потребителя длины, в зависимости от условий применения (зависят от глубины защемления в грунт, высоты подпорной (подводной, надводной) части);
• ширина – от 150мм до 0,5м;
• глубина профиля – от 60мм до 300мм (обычно – в два раза меньше ширины);
• толщина стенки – от 5мм до 12мм (чем толще – тем лучше);
• стандартная форма профиля – глубокая корытообразная (U-профиль), но возможна и двусторонне-изогнутая (S- или Z- образная).
• Стандартный цвет объемного окрашивания ПВХ шпунта – серый или черный. При поставке под заказ (значимой партии) возможна поставка материала любого цвета.

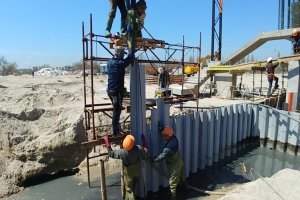

С помощью замковых соединений на боковых сторонах ПВХ шпунты быстро собираются в стенку или ограждение. Сравнительно высокая продольная и поперечная прочность позволяет их погружать в мягкий или подвижный грунт (илистый, песчаный, галечный, др.) в виде свай, как по одной шпунтине, так и сборными секциями по несколько штук. Практикуется монтаж шпунтовых ПВХ свай как с земли, так и с воды (с применением соответствующих плавсредств – плавкранов и понтонов). Как правило, применяются следующие способы монтажа:

• методом гидравлического погружения, с применением специальных водяных компрессоров и подачей водно-песчаной смеси к основанию сваи;
• вибрационным погружением, с помощью специальных вибропогружателей;
• забиванием в грунт, с применением свайных молотов, копров;
• присыпкой в предварительно прокопанной траншее (на участках с плотным грунтом).

Производство шпунтовых свай из ПВХ налажено как в Украине, так и во многих соседних странах. Из импорта на украинском рынке особенно широко представлены изделия производства Польши. Отечественное производство ПВХ шпунтов не только представлено на рынке, но и демонстрирует тенденцию к динамичному развитию.

Наша компания является одним из ведущих поставщиков ПВХ шпунтов на отечественном рынке. В шпунтах нашего производства применяется только качественное импортное сырье из США и Европы, которое в результате дает высокую прочность и качество готовых изделий. Этим фактором обосновывается привязанность ПВХ шпунтов к курсу доллара, что, к сожалению, отражается на конечной стоимости продукта. Заказчики, сделавшие выбор в пользу украинской продукции, с уверенностью подтвердят, что ПВХ шпунты нашего производства не отличаются своим качеством и прочностными характеристиками от иностранных аналогов.
