Укрепление берега железобетонным шпунтом
Особенности берегоукрепления железобетонным шпунтом
Берегоукрепления с использованием железобетонного шпунта устанавливаются с самым большим заглублением в грунт по сравнению со всеми прочими, что придает им дополнительную устойчивость. На протяжении многих десятилетий укрепления такого типа используются для максимальной защиты различных частных, коммерческих и промышленных объектов. Их, чаще всего, монтируют как элемент укрепления берегов глубоких водоемов с сильными течениями, а также в сложной гидрологической обстановке и при сильном постоянном волновом и ледовом воздействии. Высокая технологическая сложность и общая стоимость проекта.
Цены на укрепление берега железобетонным шпунтом
Метод берегоукрепления | Преимущества | Недостатки | Устойчивость к нагрузкам | Средний срок эксплуатации | Ориентировочная стоимость работ и материалов |
---|---|---|---|---|---|
Укрепление железобетонным шпунтом |
|
| 10 из 10 | 70-лет | 40,000 грн.м.пог. (метр длины берега, при длине сваи 6м) |
Форма оплаты
- Наличный расчет
- Безналичный расчет с НДС
Достоинства берегоукрепления железобетонным шпунтом
- Очень высокая стойкость к волновой и ледовой нагрузке;
- Возможность максимально надежно укрепить берег глубоких водоемов с сильными течениями;
- Обеспечение максимально больших глубин у конструкции;
- Есть возможность сооружать прочные и устойчивые монолитные укрепления большой высоты;
- Максимальный срок эксплуатации.

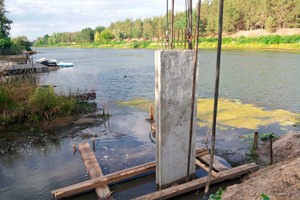

Технология монтажа
Для того, чтобы сформировать цельную и устойчивую конструкцию стены, железобетонные шпунтовые сваи глубоко погружаются в грунт так, чтобы они стояли максимально плотно друг к другу и зашли в замковые соединения по всей длине каждой сваи. Сделать это очень сложно, особенно в тяжелых глинистых грунтах на больших глубинах, поскольку сваи имеют значительную массу и немалые размеры. Использование тяжелой спецтехники требуется всегда, но следует учитывать, что ее подъезд к береговой черте может быть сильно затруднен. Иногда для монтажа с воды требуется привлечения плавкранов с баржами и буксирами. После монтажа шпунтового ряда верх конструкции монолитится железобетонной шапочной балкой, которая придает дополнительную жесткость стене и связывает между собой все шпунтины в одну цельную конструкцию.
Береговые ограждения из железобетонного шпунта разделяются на:
- Незаанекеренные. Погружаются глубоко в грунт. Общая устойчивость конструкции прямо пропорционально зависит от глубины защемления в грунте. Процесс монтажа без использования анкеров занимает меньше времени, обходится несколько дешевле, но допускается не всегда. Так, это невозможно, например, при работе с насыпным, неустойчивым грунтом.
- Заанкеренные. Дополнительно используются анкерные сваи. Для существенного повышения несущей способности на слабых грунтах, а также, если монтаж осуществляется на водоеме с сильными течениями и высоким сезонным уровнем подъема воды, на берегу дополнительно забиваются анкерные сваи. При помощи тяг и закладных деталей шапочной балки вся конструкция крепится к сваям. Конструкция соединяется.
Наличие свай позволяет существенно снизить давление грунта на стену с внутренней стороны.
В обоих случаях обязательное устройство дренажной системы для отвода талых, грунтовых и дождевых вод из-за стены.
Недостатки метода
По большому счету, недостатки метода определяются большой массой железобетонных шпунтин и их стоимостью:
- Очень высокая сложность проведения монтажных работ;
- Необходимость задействовать большое количество тяжелой строительной техники для монтажа и транспортировки материала к месту работ, а также большая общая трудоемкость работ и низкая скорость выполнения;
- Очень высокая стоимость работ;
- Обязательное проектирование.
