Укріплення берега залізобетонним шпунтом
Особливості берегоукріплення залізобетонним шпунтом
Берегоукріплення з використанням залізобетонного шпунта встановлюються з найбільшим заглибленням в грунт в порівнянні з усіма іншими, що надає їм додаткову стійкість. Протягом багатьох десятиліть зміцнення такого типу використовуються для максимального захисту різних приватних, комерційних і промислових об'єктів. Їх, найчастіше, монтують як елемент укріплення берега глибоких водойм з сильними течіями, а також в умовах складної гідрологічної обстановки і при сильному постійному хвильовому і криговому впливу. Висока технологічна складність і загальна вартість проекту.
Ціни на укріплення берега залізобетонним шпунтом
Метод берегоукріплення | Переваги | Недоліки | Стійкість до навантажень | Середній термін експлуатації | Орієнтовна вартість робіт і матеріалів |
---|---|---|---|---|---|
Укріплення залізобетонним шпунтом |
|
| 10 з 10 | 70-років | 40,000 грн.м.пог. (метр довжини берега, при довжині палі 6м.) |
Форма оплати
- Готівковий розрахунок
- Безготівковий розрахунок з ПДВ
Переваги берегоукріплення залізобетонним шпунтом
- Дуже висока стійкість до хвильового і кригового навантаження;
- Можливість максимально надійно укріпити берег глибоких водойм з сильними течіями;
- Забезпечення максимально великих глибин у конструкції;
- Є можливість споруджувати міцні і стійкі монолітні укріплення великої висоти;
- Максимальний термін експлуатації.
Технологія монтажу

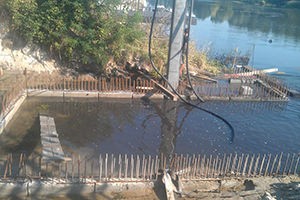

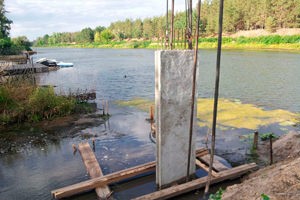

Для того, щоб сформувати цілісну і стійку конструкцію стіни, залізобетонні шпунтові палі глибоко занурюються в грунт так, щоб вони стояли максимально щільно одна до одної і зайшли в замкові з'єднання по всій довжині кожної палі. Зробити це дуже складно, особливо в важких глинистих ґрунтах на великих глибинах, оскільки палі мають значну масу і чималі розміри. Використання важкої спецтехніки потрібно завжди, але слід враховувати, що її під'їзд до берегової межі може бути сильно ускладнений. Іноді для монтажу з води потрібно залучення плавкранів з баржами і буксирами. Після монтажу шпунтового ряду верх конструкції укріплюють монолітною залізобетонною шапковою балкою, яка надає додаткову жорсткість стіні і пов'язує між собою всі шпунтіни в одну цілісну конструкцію.
Берегові огорожі з залізобетонного шпунта поділяються на:
- Незаанкеренні. Занурюються глибоко в грунт. Загальна стійкість конструкції прямо пропорційно залежить від глибини защемлення в грунті. Процес монтажу без використання анкерів займає менше часу, обходиться трохи дешевше, але допускається не завжди. Наприклад, це неможливо, при роботі з насипним, нестійким грунтом.
- Заанкеренні. Додатково використовуються анкерні палі. Для істотного підвищення несучої здатності на слабких грунтах, а також, якщо монтаж здійснюється на водоймі з сильними течіями і високим сезонним рівнем підйому води, на березі додатково забиваються анкерні палі. За допомогою тяг і заставних деталей шапкової балки вся конструкція кріпиться до паль. Конструкція з'єднується.
Наявність паль дозволяє істотно знизити тиск грунту на стіну з внутрішньої сторони.
В обох випадках обов'язково треба встановлення дренажної системи для відведення талих, ґрунтових і дощових вод через стіни.
Недоліки методу
За великим рахунком, недоліки методу визначаються великою масою залізобетонних шпунтин і їх вартістю:
- Дуже висока складність проведення монтажних робіт;
- Необхідність задіяти велику кількість важкої будівельної техніки для монтажу і транспортування матеріалу до місця робіт, а також велика загальна трудомісткість робіт і низька швидкість виконання;
- Дуже висока вартість робіт;
- Обов'язкове проектування.
