Укріплення берега

Будівельна компанія "Берег" пропонує  укріплення берегів  водойм в Києві і по всій Україні протягом всього року. У роботі використовуються всі доступні сучасні методи берегоукріплення, які за популярністю представлені в списку нижче:

1. укріплення берега дубом (стандартний і економ варіанти);
2. укріплення берега шпунтом ПВХ;
3. укріплення берега габіонами;
4. укріплення берега георешіткою;
5. укріплення берега матрацами Рено;
6. укріплення берега каменем;
7. укріплення берега бетоном - монолітним залізобетоном на трубних сваях;
8. укріплення берега залізобетонними палями і плитами (метод забира);
9. укріплення берега бетонним шпунтом.

Для використання в кліматичних умовах України оптимально підходять такі матеріали:

• дубовий брус;
• шпунт ПВХ;
• габіони;
• залізобетонний шпунт;
• монолітний залізобетон;
• збірний залізобетон (сваї і плити);
• камінь;
• георешітка.

Берега річок і водойм постійно піддаються руйнівній дії від водних потоків, вітрів і перепадів температур. Це призводить до того, що берегова лінія змінює свої обриси, а дно замулюється, внаслідок сповзання і обвалення грунту в воду. Для запобігання таких явищ здійснюють комплексні заходи - укріплення берега. Їх виконання оберігає будинки і будівлі, що знаходяться біля води, допомагає уникнути затоплення ділянки при весняних паводках. З естетичної точки зору правильно здійснене берегоукріплення створює красиву і чітку берегову лінію, підкреслює всю красу навколишньої природи.

Зазначені матеріали відрізняються один від одного не тільки зовнішнім виглядом, але і умовами застосування, термінами зведення конструкцій і вартістю будівництва.

Порівняльна таблиця різних методів берегоукріплення

* вартість вказана в таблиці є суто орієнтовною і може змінюватися як в більшу, так і в меншу сторону в залежності від різних чинників, таких як: складність та обсяги виконуваних робіт, час року, відмінність конструктиву і застосовуваних матеріалів і т.д ..

Форма оплати

• готівковий розрахунок
• безготівковий розрахунок з ПДВ

Укріплення берега дубом

Укріплення берега дубом  технологічно виглядає наступним чином: Дубові бруси перетином від 100 до 200 мм, або кругляк, довжиною від 2 до 4 метрів (в залежності від умов експлуатації та технічного завдання), оброблені спеціальними водостійкими просоченнями-антипіренами, які запобігають гниттю, методом гідрозанурення встановлюють у вигляді частоколу, заглибленого на 2 метри в грунт і виступаючого на решту довжини бруса (зазвичай до 2 метрів ). Така дерев'яна стіна закріплюється розтяжками з поліпропіленової стропи або оцинкованим тросом до залізобетонних анкерних свай, розташованими на березі.

Потім, стіну з боку берега засипають до верхнього рівня піском або грунтом. Завдяки цьому виходить чіткий вододіл з рівним майданчиком на березі. Технологія берегоукріплення дубовим брусом є оптимальною при невисокому підйомі рівня води (до 1,5 метрів), невеликих хвилях і кригоходах, і як довела практика - може прослужити не один десяток років (теоретичний термін експлуатації 40 років). Укріплення берега дубом ідеально підходить для природних і декоративних ставків і річок або заток з малою течією, так як має високі експлуатаційні характеристики, гарний зовнішній вигляд і оптимальне співвідношення ціна-якість.

Реалізація методу укріплення берегів дубом можлива в економ варіанті. У ньому, вертикальні сваї монтуються з кроком 1,5 метра, а решта - закладаються в горизонтальному положенні. Такий спосіб дозволяється в півтора рази зменшити витрату матеріалу, за рахунок чого зменшується і вартість. Економ варіант берегоукріплення дубом ідеально підійде для укріплення берегів озер, струмків, каналів з тихою водою, декоративних водойм. При своїх високих декоративних якостях так само непогано виконує і свої укріплювальні функції. Перейти на сторінку - Укріплення берега дубом.

Укріплення берега шпунтом ПВХ

Укріплення берега шпунтом ПВХ  застосовується для запобігання зсувів і осипання берегів будь-яких водойм, розмивання течіями, укріплення берегів каналів, русел річок. Завдяки стійкості до різних агресивних середовищ, ефективний при використанні в морській воді.

Реалізацію методу берегоукріплення шпунт ПВХ можна описати так. За технологічною картою споруджуваного об'єкта, методом вібраційного занурення, монтується шпунт по всій довжині берега. При глибині 0.5м., І підйомі шпунтової стіни на 1.0м. від рівня води, використовують шпунт довжиною 4 метри. Між собою шпунти з'єднуються в замку, і утворюють цілісну стіну, яка зовні віддалено схожа на паркан виконаний з профільованих сталевих листів. Додатково, у верхній частині стіна зміцнюється залізобетонним ростверком або обжимается дерев'яним, або металевим поясом. Пояс розтяжками кріпиться до залізобетонних анкерних свай, які розташовані на березі. Під зведену конструкцію роблять підсипку з землі або піску з боку берега і отримуємо красивий берег, який має сучасний вигляд.

Шпунт ПВХ - профіль шириною від 150 до 450мм., Довжиною до 6 м., Товщиною стінки від 5мм до 12мм, з замками з обох сторін по всій довжині сваї. Виготовляється з полівінілхлориду (композиту пластика з додаванням спеціальних модифікаторів і пластифікаторів, які підвищують його міцність і експлуатаційні характеристики). Базові кольори – чорний і сірий. Країна виробник – Польща, США, Росія і Україна.

Перевагою ПВХ шпунта є його висока стійкість до навколишнього середовища, ультрафіолету, ударам, відсутність вологопоглинання, стійкість до хімічно активних середовищ, що робить його придатним до експлуатації в солоній морській воді. Укріплення берега шпунтом ПВХ застосовується при невисокому підйомі берега, і відносно невеликій глибині. Треба додати, що конструкції з ПВХ шпунтів можна використовувати для укріплення стін траншей, для будівництва підпірних стінок і терас на ділянках. Перейти на сторінку - Укріплення берега ПВХ шпунтом.

Укріплення берегів габіонами

Укріплення берегів габіонами  відбувається за такою технологією: Спочатку проводиться спеціальна підготовка грунту берегової лінії, після чого укладаються "матраци Рено" наповнені каменем. Такі "матраци" під водою пов'язуються між собою спеціальним дротом, а в особливо складних випадках в екстремальних експлуатаційних умовах - додатково закріплюються до грунту анкерними палями для більшої стабільності конструкції. Надалі на таку конструкцію укладаються короба габіонів, які також з'єднуються дротом між собою і "матрацами Рено", і заповнюються каменем, вибір якого іноді робить замовник (в основному це граніти і кварцити).

Укріплення берега габіонами є відмінним рішенням для водосховищ з пологим дном, невеликою глибиною, сильними вітрами, великим хвильовим або криговим навантаженням. Їх також використовують для устрію підпірних стін при перепадах висот, укріплення ґрунту, створення терас на ділянці, і як декоративні елементи в ландшафтному дизайні.

Теоретично, висота габіонної стіни може підніматися з кроком в 1 метр практично на будь-яку висоту, прямо або каскадом. У разі мінімальної глибини водойми і мінімального підйому стіни від зрізу води використання "матраців Рено" не обов'язково, і допускається укладання габіонів прямо на стабільні грунти (наприклад, пісок, а не болото) без додаткової підошви. Габіонними конструкціями з попередньою підготовкою основи можна укріпити навіть стрімкий берег. Надалі, готова габіонна стіна з боку берега засипається піском або грунтом по верхній рівень (процес зворотної засипки). Таким способом виходить чітка берегова лінія з рівним майданчиком на березі. Завдяки своїй великій вазі і пористій структурі габіонні конструкції дуже добре тримають хвильове навантаження (відбувається загасання удару хвилі), не вимагають устрою дренажних каналів і систем відведення води через стіни. Перейти на сторінку - Укріплення берега габіонами.

Укріплення берега георешіткою

Берегоукріплення георешіткою  застосовується в тих випадках, коли застосування габіонних конструкцій неможливо через нерівності рельєфу. У даній ситуації оптимальним рішенням буде укріплення берега георешіткою. Такий метод дозволяє створювати невидимі берегові укріплення, що є елементом природного ландшафту зі збереженням обрисів берегової лінії.

Георешітка - це конструкція, зроблена з поліетиленових стрічок товщиною 1,5 мм, які скріплені між собою високоміцними зварними швами, і розташовані рядами в шаховому порядку. Виробляється георешітка як в перфорованому, так і в неперфоровану вигляді. При цьому при перфорованих стінках поліпшуються дренуючі характеристики конструкції, які забезпечують зростання різного роду рослинності.

Для укріплення берега георешіткою її розтягують безпосередньо на місці монтажних робіт до утворення стійкого горизонтально-вертикального каркасу, який згодом буде зафіксовано анкерами і засипаний грунтом, щебенем або кварцовим піском. При цьому її зручно використовувати для укріплення берега різної висоти і нахилу. Іноді, георешітки укладають одну на одну, а осередки що утворюються заповнюють грунтом з подальшим посівом насіння багаторічних рослин. Останні в свою чергу не тільки слугують додатковим укріпленням берега, але і яскравим декоративним елементом.

Вибираючи даний вид укріплення берега слід пам'ятати, що при його використанні можливе лише поверхневе закріплення ґрунту. Мається на  увазі, що георешітка закріплює тільки верхній шар грунту і армує його на глибину 20-30 сантиметрів.

Георешітка володіє також певними перевагами в порівнянні з іншими методами укріплення берега, завдяки матеріалу, з якого виробляється. В першу чергу це стійкість до грунтового середовища, прісної і солоної води, що зберігає можливість її використання на протязі багатьох років експлуатації. Потім слід зазначити, що матеріал нейтральний до агресивного середовища, стійкий до ультрофіолетового випромінювання, екологічно безпечний, і дозволяє проводити роботи по монтажу в інтервалі температур від -40 до +60 º С. Перейти на сторінку - Укріплення берега георешіткою.

Укріплення берега матрацами Рено

 Матраци Рено  використовуються в якості основи при зміцненні берега габіонами, так як конструктивно є різновидом габіонів, з відзнакою в геометричних розмірах (стандартна плоска конструкція має розміри: 2х3х0,23 метра).  Укріплення берегів матраци Рено    застосовується для укріплення дна водойми, підводної і надводної частини укосу від розмивання течіями, ерозії, і осипання грунту, а також для створення водостічних і дренажних лотків, технічних водойм. Даний метод з використанням матраців Рено є дуже якісною альтернативою використання георешітки. Додаткове ПВХ-покриття габіонного дроту дозволяє використовувати матраци в морській воді і агресивних середовищах. Перейти на сторінку - Укріплення берега матрацами Рено.

Укріплення берега каменем

 Укріплення берегів каменем  дозволяє створювати берегові укріплення криволінійної форми, які зливаються з природним ландшафтом. Гранітний камінь різного розміру, форми і кольору часто застосовується як дизайнерський елемент берегової лінії. Такий методи можна застосовувати на відносно пологих берегах з нахилом до 35 градусів.

Суть даного методу в наступному. Готується схил як його підводна, так і надводна частини. У підводній частині укосу формується призма, яка буде перешкоджати сповзання каменів на глибину. На підготовлений схил укладається шар геотекстилю, який оберігає камінь від просідання в грунт і уповільнює зростання рослинності. На нього за допомогою спецтехніки або вручну, якщо під'їзд останньої утруднений, насипається і вирівнюється камінь. Механізація робіт дозволяє значно знизити вартість реалізації проекту, але на жаль, не завжди є можливість її використовувати. Кращий результат вийде, якщо на шар геотекстилю додатково укласти георешітку з великими осередками і великою висотою, яка додатково буде утримувати камінь. Перейти на сторінку - Укріплення берега каменем.

Укріплення берега бетоном – монолітним залізобетоном на трубних сваях

 Укріплення берега бетоном  (монолітним залізобетоном) є одним з тих методів берегоукріплення, який, зважаючи на високі експлуатаційні властивості залізобетону, може застосовуватися в будь-яких умовах, аж до екстремальних. Робиться така укріплювальна конструкція наступним чином.

Уздовж зміцнюємої берегової смуги забиваються залізобетонні або трубні сваї в один ряд, після чого в грунті по лінії свайового поля прокопується траншея, в'яжеться арматурний каркас, встановлюється опалубка, і вся конструкція заповнюється гідротехнічних бетоном (бетон який не насичується водою). У підсумку виходить конструкція, яка "стоїть" на сваях з орієнтовним кроком 1.5м. Вона заглиблена приблизно на 0.5м., І виступає з грунту приблизно на 1.0м., При товщині стіни 0.4м. Всі наведені вище технічні характеристики не постійні, і розробляються для кожного об'єкта індивідуально. Надалі, готова бетонна стіна із зворотного боку засипається піском або грунтом до верхнього рівня, і при необхідності робиться дренажна система для відводу води, яка скопилася за стіною.

Завдяки зміцненню берега бетоном виходить рівний береговий майданчик, естетичний вигляд якого можна поліпшити, застосовуючи будь-який з відомих в будівництві методів обробки бетонних стін. Застосовується дана технологія при високій хвильовій, криговій навантаженності і сильних грунтових напруженнях (велика висота, нестійкі і рухомі грунти великого обсягу), і має непогане співвідношення ціна-якість виконання будівельних робіт. Перейти на сторінку - Укріплення берега монолітним залізобетоном.

Укріплення берега залізобетонними палями і плитами (метод забіра)

 Укріплення берегів залізобетонними палями і плитами методом забіра  використовується для укріплення берегів річок, штучних каналів, великих озер, де немає великих сезонних перепадів рівня води, будівництва елінгів і дозволяє створити потужні захисні конструкції. Реалізація таким способом - чимось схожа на технологію берегоукріплення бетонним шпунтом, але простіше в реалізації і дешевше.

Суть методу забира в наступному. Готова залізобетонна паля занурюється на 1/2 - 2/3 своєї довжини в грунт за допомогою спецтехніки. Довжина таких свай зазвичай 4-8 метрів, максимум до 12 метрів і виготовляють їх під конкретний проект, відповідно до якого встановлюється і відстань між ними (приблизний крок 3 метри). Бетонні плити встановлюються з боку берега стик в стик, який знаходиться посередині сваї. По висоті їх може бути кілька штук один на одному. Потім над виступаючими над водою частинами свай і плит в'яжеться арматурний каркас, монтується опалубка, і заливається бетоном монолітний пояс (ростверк), який і створює цілісну залізобетонну конструкцію. Отримана стінка додатково кріпиться за допомогу анкерів до берега і проводиться зворотна засипка пазух між берегом і стіною. Перейти на сторінку - Укріплення берега залізобетонними палями і плитами.

Укріплення берегів бетонним шпунтом

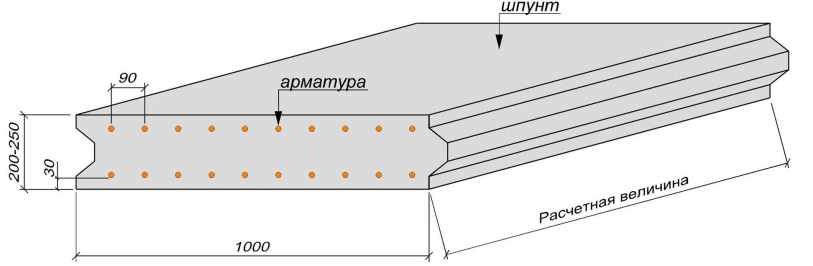

 Укріплення берегів бетонним шпунтом  застосовується з часів СРСР. Бетонна Шпунтина - це, іншими словами, залізобетонна плита довжиною до 12 метрів (може змінюватися в залежності від проектних даних) і відповідним гребенем на одній плиті і відповідним пазом на інший, шириною 1 метр.

Для створення цільної стійкої конструкції, яку називають шпунтовою стінкою, залізобетонні сваї глибоко занурюють в грунт максимально щільно одну до іншої. Це досить важке завдання, так як сваї досить важкі самі по собі. До того ж для їх укладання потрібно під'їзд важкої спецтехніки, що особливо складно в умовах обмеженого простору і грунтах. Шпунтові залізобетонні огорожі внаслідок глибокого закладення в грунт характеризуються високою стійкістю, а завдяки замулювання зазорів через невеликий проміжок часу після будівництва набувають практично повну водонепроникність.

В залежності від глибини защемлення в грунт розрізняють заанкеренні і незаанекеренні шпунтові огорожі. Стійкість перших забезпечується тільки глибиною закладення в грунт. Для других же використовується додатково анкерні сваї.

Бетонні шпунтові сваї широко використовують при будівництві промислових об'єктів, опор мостів, берегоукріплень та набережних. Однак на сьогодні через досить високу вартість робіт, великих витрат на транспортування, виготовлення і укладання залізобетонних шпунтових стінок ця технологія укріплення берега стає все менш популярною.

Таким чином, в разі незаанкеренної шпунтової стіни для підвищення її несучої здатності і при високому підйомі від рівня води, на березі додатково забивають ряд анкерних свай. Далі, за допомогою анкерних тяг, що йдуть від залізобетонного ростверку шпунтової стіни до анкерної сваї, конструкцію з'єднують, за рахунок чого знижується тиск грунту на стіну з внутрішньої сторони. Ця технологія дозволяє будувати набережні висотою до 6 метрів і застосовується при великих навантаженнях як з боку акваторії, так і з боку берега. Перейти на сторінку - Укріплення берега залізобетонним шпунтом.
