Габіони

Що таке габіони

Відомі з історії габіони спочатку застосовувалися у військовій фортифікації. Габіонами (від італійського gabbione – велика клітка) ще в XVI столітті називалися великі плетені з деревної лози кошики, які заготовляли заздалегідь і компактно перевозилися (вкладеними одна в одну) в обозі артилерійського парку. З метою прискорення та спрощення обладнання артилерійської позиції, кошики встановлювалися перед знаряддями і заповнювалися грунтом або камінням прямо на місці. У такому вигляді вони слугували для захисту артилерійського розрахунку від куль і снарядів противника.

В даний час габіони різних типів широко застосовуються в гідротехнічному, промисловому і цивільному будівництві, а також ландшафтному дизайні. Вони слугують формотворною основою для модульних будівельних елементів і малих архітектурних форм, використовуються для швидкого і максимально дешевого зведення різноманітних тимчасових або постійних інженерних конструкцій (споруд), а також ландшафтних (декоративних) елементів і форм.

Сучасні габіони мають плетену або зварену зі сталевого дроту сітчасту конструкцію з малою вагою, компактно складається при зберіганні і транспортуванні, яку розкладають (збирають) вже на будівельному майданчику. Як правило, заповнюються місцевими або привезеними наповнювачами (бутові камені, крупний щебінь, галька, декоративний камінь, брили скла) безпосередньо на місці монтажу.

Типи і різновиди сучасних габіонів

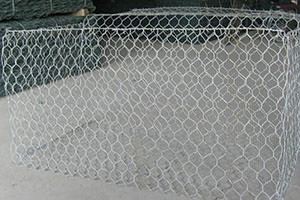

 В'язаний або плетений тип  – виготовляється зі сталевї оцинкованої дротяної сітки подвійного кручення (з двох перекручених між собою подвійним обертом сталевих дротів), з типовою шестигранною (у вигляді стільників) гратчастим осередком розміром 8х10см, яка характеризується високою міцністю на розрив. Сітка різної ширини в'яжеться на спеціальному верстаті з гарячеоцинкованого в заводських умовах дроту діаметром 2,7 мм (полотно сітки) і 3,4 мм (її кромка). Для застосування в хімічно агресивному середовищі (солона морська вода, каналізаційні стоки і ін.) виготовляються з оцинкованого дроту, додатково покритого шаром пластифікату ПВХ (полівінілхлориду). Має такі різновиди:

•  Коробчасті  – класичний тип стандартних габіонів, застосовуються як основні будівельні блоки при спорудженні різноманітних габіонних стінок, із заповненням їх різним бутовим каменем з клинуванням великим щебенем. Являють собою збірні сітчасті короби у формі паралелепіпеда з типовими розмірами: довжиною від 1,5 до 4 м (варіанти – 1,5; 2; 3; 4 м), шириною тількі 1 м, висотою – 0,5 або 1 м.
•  Матраци Рено  – плоский тип габіона висотою до 0,3 м (варіанти – 0,17; 0,23; 0,3) при ширині 2м і довжині від 3 до 6м (варіанти - 3; 4; 5; 6 м). Застосовуються для влаштування опорної (фундаментної) основи габіонних стінок на слабких грунтах, а також різноманітних грунто-захисних покривних споруд для захисту схилів, укосів, берегів, русел і дна природних і штучних водойм від розмивання і ерозії.
•  Джамбо , або гігантські габіони – самий великорозмірний, об'ємний і універсальний тип. За своїми геометричними розмірами (по ширині – як Матраци Рено, по висоті – як коробчасті) і функціоналу можуть застосовуватися для спорудження високих великорозмірних, міцних і стійких вертикальних стінок, плоских покривних споруд, можуть служити фундаментною основою для масивних габіонних стінок на слабких грунтах . Типові розміри: довжина від 3 до 6 м (варіанти - 3; 4; 5; 6 м), ширина 2 м, висота – 0,5 або 1 м. Застосування великорозмірних габіонів джамбо виправдано при глобальному будівництві в промислових масштабах – при влаштуванні габіонного масиву великорозмірними блоками, економлячи час і ресурси.
•  Террамеш  – модульна система армування грунту від визнаного лідера ринку італійської компанії Маккафері. Призначена для зміцнення великих і високих нестійких грунтових масивів. Являє собою зчленовані разом коробчатий габіон з розмірами 2х1х1м, і плоску армопанель виконану по довгій стороні габиона з тієї ж сітки що і сам габіон (довжина панелі 3, 4, 5; 6м). Монтаж системи Террамеш – пошаровий, кожен шар монтується на попередній змонтований рівень стінки із засипанням його короба кам'яною фракцією, укладання армопанель на поверхню укосу і її зворотнє засипання грунтом. В даному випадку зворотна засипка армопанель виконує функцію анкерного кріплення для коробчастого габіона.
•  Циліндричні габіони  – вироби мішкоподібної форми, виготовлені з габіонної сітки подвійного кручення, зі зав'язаною верхньою частиною. Фактично це – наповнені каменями міцні дротові мішки. Як правило, заповнюються в зручному місці (що характеризується доступом до наповнювача), і доставляються до місця застосування автотранспортом. Спеціалізовані для механізованого укладання (автокрани, плавкрани), при проведенні робіт із підготовки складної підводної основи і аварійних робіт по зміцненню дамб, насипів, проломів і проривів різноманітних гідротехнічних споруд.

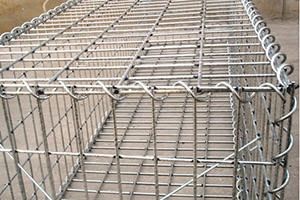

 Зварний тип  – виготовляєься зі скріплених між собою точковим зварюванням прутів оцинкованого або "чорного" сталевого дроту різних діаметрів (3, 4, 5, 6мм), які утворюють сітку із квадратними або прямокутними осередками (зазвичай розміром 50х50мм, 100х100мм, 50х100мм, 50х150мм, 50х200мм).

Нанесення захисного цинкового покриття на дріт зварних габіонів може проводиться двома способами:

• гаряче цинкування - оцинковка у ванні з розплавом цинку попередньо звареної сітки із прутів "чорного" дроту – дорожчий і більш тривалий, але більш надійний щодо корозійної стійкості варіант, що забезпечує максимально товсте цинкове покриття по всій площі сітки;
• зварювання сітки з попередньо горячеоцинкованого в заводських умовах дроту – дешевший і швидший, але трохи менш стійкий варіант, схильний до невеликих уражень точковою корозією у вузлах зварювання, в яких застосування точкового зварювання злегка порушує захисне цинкове покриття.

Зварний габіон в транспортному положенні являє собою комплект дротяних карт (сторони квадрата або паралелепіпеда), які на місці монтажу збираються у виріб кубічної форми за допомогою складальних пружин, скоб, оцинкованого дроту і монтажних стяжок. Зварні габіони стандартизовані за розмірами карти (варіанти: 0,5х0,5м, 0,5х1м, 0,5х1,5м, 0,5х2м, 0,5х3м, 1х1м, 1х1,5м, 1х2м, 1х3м), з яких за допомогою складальних пружин або скоб комплектуються (збираються на місці) готові вироби. В даному відношенні зварні габіони відрізняються від своїх визнаних побратимів гнучкістю "конструктора", завдяки якій можна вже на місці збирати з набору карт габіони різноманітних форм і розмірів – коробчасті, плоскі, великорозмірні або взагалі суцільні нероз'ємні секційні конструкції, з внутрішніми перегородками – діафрагмами (як правило, через кожні 1м).

Завдяки більш дрібному осередку (наприклад, 50х50мм), заповнюються такі габіони більш дрібною кам'яною фракцією – щебенем, морською галькою, гранітною крихтою, будь-яким декоративним каменем, навіть кольоровим склом.

Порівняльні характеристики габіонів

Спосіб виготовлення дротяної сітки визначає функціонал і сферу застосування габіонів.

Плетені сітки з дроту подвійного кручення відрізняється підвищеною міцністю і стійкістю на розрив. При розриві однієї жили, навіть при утворенні пробоїни – така сітка не розпускається, продовжуючи зберігати свою цілісність. При плетінні сітки на верстаті поверхневий, оцинкований шар практично не пошкоджується, забезпечуючи тим високу корозійну стійкість змонтованої споруди. З іншого боку, в'язаний дріт має малу поперечної жорсткістю, через що в'язані габіони порівняно погано тримають геометричну форму, і часто мають "злегка пом'ятий" вигляд. Тому основною сферою застосування плетених габіонів є будівництво масивних інженерних берего-грунто-укріплювальних споруд промислового і цивільного призначення. У зв'язку з низькими декоративними властивостями, в ландшафтному дизайні їх застосовують відносно рідко. Іншими позитивними якостями в'язаних габіонів (за умови заповнення великою кам'яною фракцією) є:

• рідинна (водна) проникність, яка важлива в разі їх застосування в складі дренажних, фільтраційних, хвилезахисних споруд;
• схильність до консолідації (заростання грузлими частинками грунту), яка з часом тільки збільшує монолітність і несучу міцність габіонних конструкцій.

Зварна дротяна сітка має відносно низьку міцність в точкових вузлах зварювання. При високих навантаженнях має схильність до руйнування зварювальних швів і розпускання сітки, тому зварні габіони в інженерних спорудах застосовуються рідше. Головні ж переваги зварних габіонів - чіткість їх геометричних розмірів і форми, застосування різного заповнювача, а також можливість більш різноманітного гнучкого "конструювання" при монтажі. Що робить привабливим їх застосування в ландшафтному дизайні (невеликі підпірні стінки, клумби, паркани, декоративні елементи, фасади, терасування ділянок і т.д.), спорудженні малих архітектурних форм.
