ПВХ шпунт

Що таке ПВХ шпунт

Історія застосування збірних підпірних стінок пальового (занурюваного у грунт) типу йде до 1902 року. Саме тоді головний інженер німецького міста Бремен, Трігве Ларсен придумав влаштувати складову стінку з U-подібно вигнутих металевих листів. У 1910 році він запатентував свій винахід, а вже в 1912 році масове промислове виготовлення сталевих шпунтів Ларсена (таку назву отримав виріб на прізвище винахідника) почалося на сталепрокатному заводі компанії Tussen.

До середини ХХ століття виготовлення шпунтових паль (шпунтів Ларсена) велося зі сталі. Хоча вони і мали досить високу несучу здатність, що дозволяє їм успішно конкурувати з залізобетонними конструкціями, але виходили вони досить масивними і дорогими, у воді (особливо морській) досить швидко ушкоджувалися корозією. Тому сфера їх застосування практично обмежувалася будівництвом промислового призначення.

З розвитком нафтохімії з'явилася можливість застосування набагато дешевших і легких шпунтових паль з порівняно недорогих пластмас, таких як ПВХ. Першість по застосуванню композитних шпунтових паль належить США, де ця технологія вперше була застосована приблизно в 1950 році. За цей час пальові конструкції з ПВХ шпунтів зарекомендували себе тільки з найкращого боку. Вартість монтажу та експлуатації підпірних стінок і шпунтових огорож з ПВХ, в порівнянні зі сталевими, дерев'яними і залізобетонними конструкціями, знизилася в рази. За минулі роки в світі побудовано багато тисяч кілометрів композитних шпунтових стінок, і на сьогодні їх популярність продовжує демонструвати тенденцію до зростання.

Традиційними сферами застосування ПВХ шпунта є:

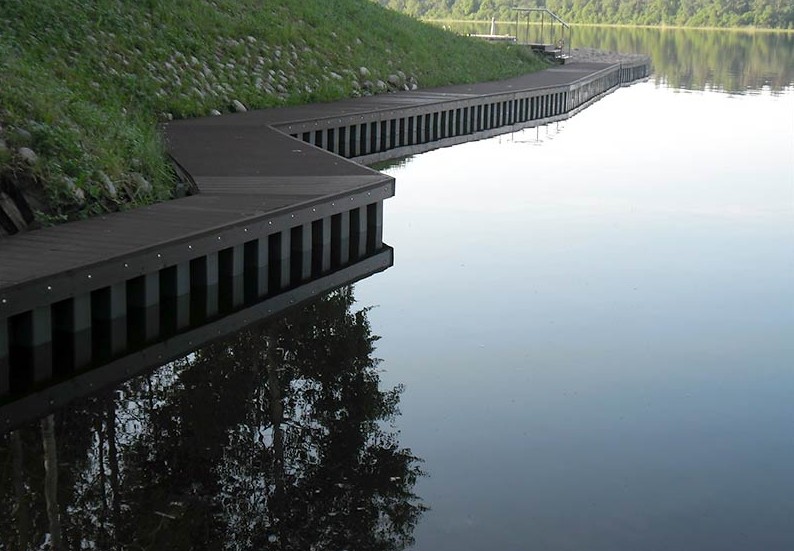

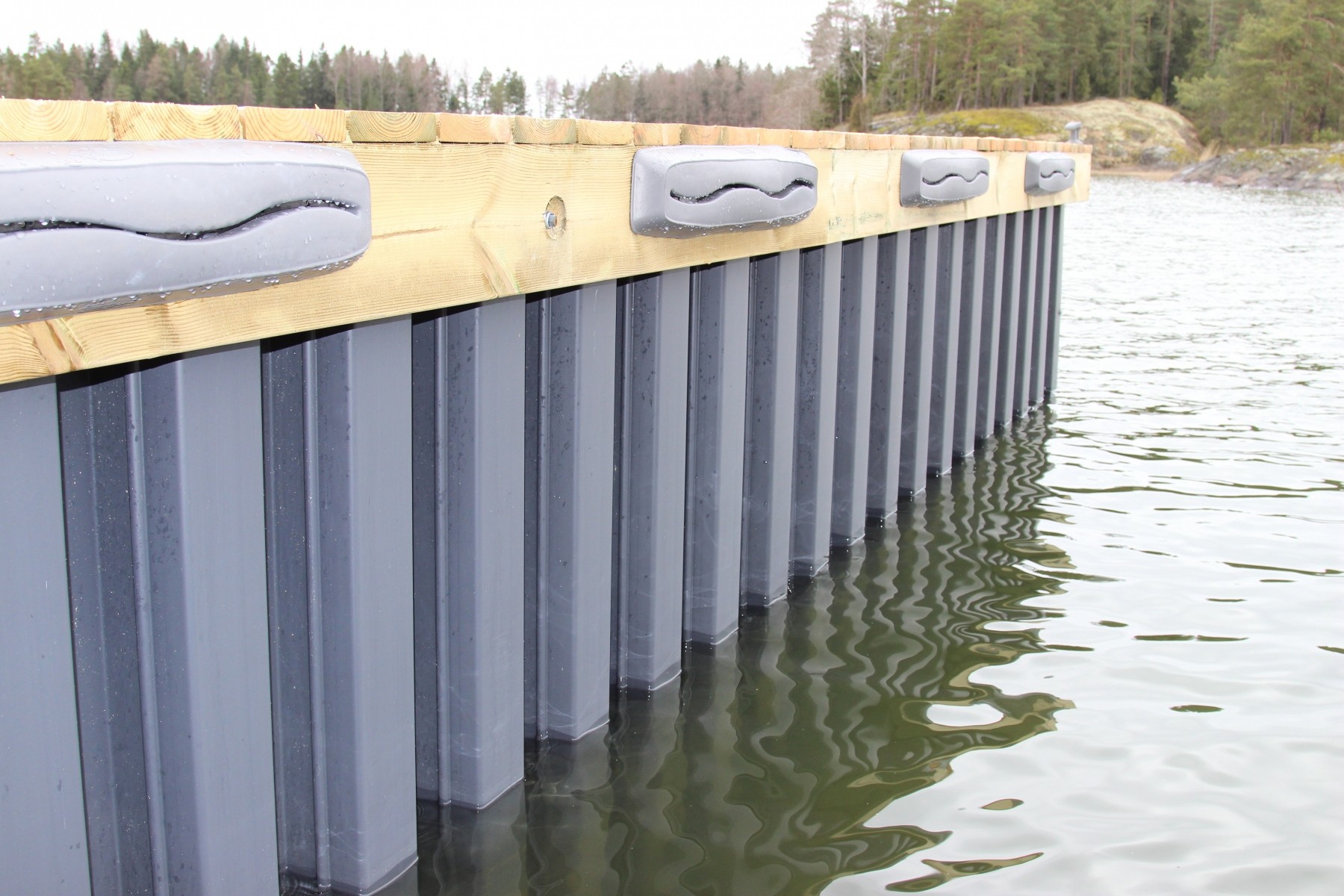

• підпірні стінки із застосуванням якірно-анкерних зв'язків для захисту берегів водойм від хвильового розмивання, підмивання течією;
• підпірні стінки для захисту природних схилів від ерозії (зсувів), штучних насипів (в т.ч. дорожніх) і виїмок (в т.ч. будівельних котлованів) – від осипання;
• зміцнення і регулювання русел річок, каналів, струмків, канав;
• влаштування штучних і технічних водойм різного призначення;
• встановлення дифузорів зниження інфільтрації грунтових вод для захисту ділянок від підтоплення;
• влаштування стрімких стінок грунтових дамб, містків, пірсів;
• влаштування та ізоляція сміттєзвалищ і очисних споруд;
• ґрунтова ізоляція місць зберігання і обробки хімічно-небезпечних речовин.

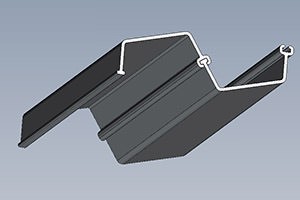

ПВХ Шпунтина (шпунтова паля з ПВХ) – являє собою певним чином вигнуту у вигляді корита (профільовану) конструкцію виготовлену методом екструзії з поздовжніми сполучними відповідними замками по всій довжині обох бічних (довгих) сторін. Матеріал виготовлення – термопластичний безбарвний полімер полівінілхлорид (ПВХ) – різновид пластмаси. Має досить високу механічну міцність і ударостійкість (межа міцності на розтяг – до 40 - 50 МПа, на вигин – до 80 - 120 МПа), що не горючий в атмосферних умовах, хімічно стійкий до лугів, мінеральних олив, кислот, розчинів солей і ультрафіолету.

Порівняльна дешевизна і легкість в монтажі дозволяє їх застосування не тільки для промислового, а й цивільного призначення. До того ж очевидні  їхні важливі переваги:

• хімічна стійкість, особливо - електролітична (до корозії), яка відрізняє ПВХ палі в кращу сторону в порівнянні зі сталлю і залізобетоном, дозволяє ефективне і довгострокове застосування в умовах постійного контакту з солоною (морською) водою;
• механічна стійкість і ударостійкість (завдяки застосуванню різних пластифікаторів);
• біологічна стійкість (до розкладання під руйнівною дєю грибків, комах, інших організмів), вигідно відрізняє ПВХ шпунтові стінкі від дерев'яних конструкцій;
• стійкість до ультрафіолетового випромінювання (завдяки застосуванню різних модифікаторів);
• широкий діапазон робочих температур (від -40 до +60 град С), який допускає їх практичне застосування в різних кліматичних умовах і зонах;
• здатність до фарбування "в масі", яка дозволяє отримувати стійкий не вицвітаючий "кольоровий" матеріал, що не вимагає в подальшому догляду у вигляді ізолюючого або декоративного фарбування.

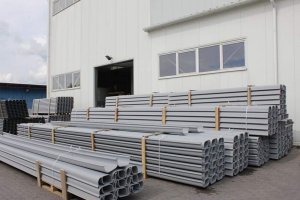

Найбільш поширені в продажу вироби мають наступні геометричні розміри:

• довжина – до 12м (обмежується умовами транспортування автомобільним транспортом), в подальшому шпунтіни нарізаються необхідної для споживача довжини, в залежності від умов застосування (залежать від глибини защемлення в грунт, висоти підпірної (підводного, надводної) частини);
• ширина – від 150мм до 0,5 м;
• глибина профілю – від 60мм до 300мм (зазвичай – в два рази менше ширини);
• товщина стінки – від 5мм до 12мм (чим товще – тим краще);
• зазвичай форма профілю – глибокий коритоподібний (U-профіль), але можливо і двосторонньо-вигнутий (S- або Z- подібний);
• стандартний колір об'ємного фарбування ПВХ шпунта – сірий або чорний. При поставці під замовлення (значущою партії) можлива поставка матеріалу будь-якого кольору.

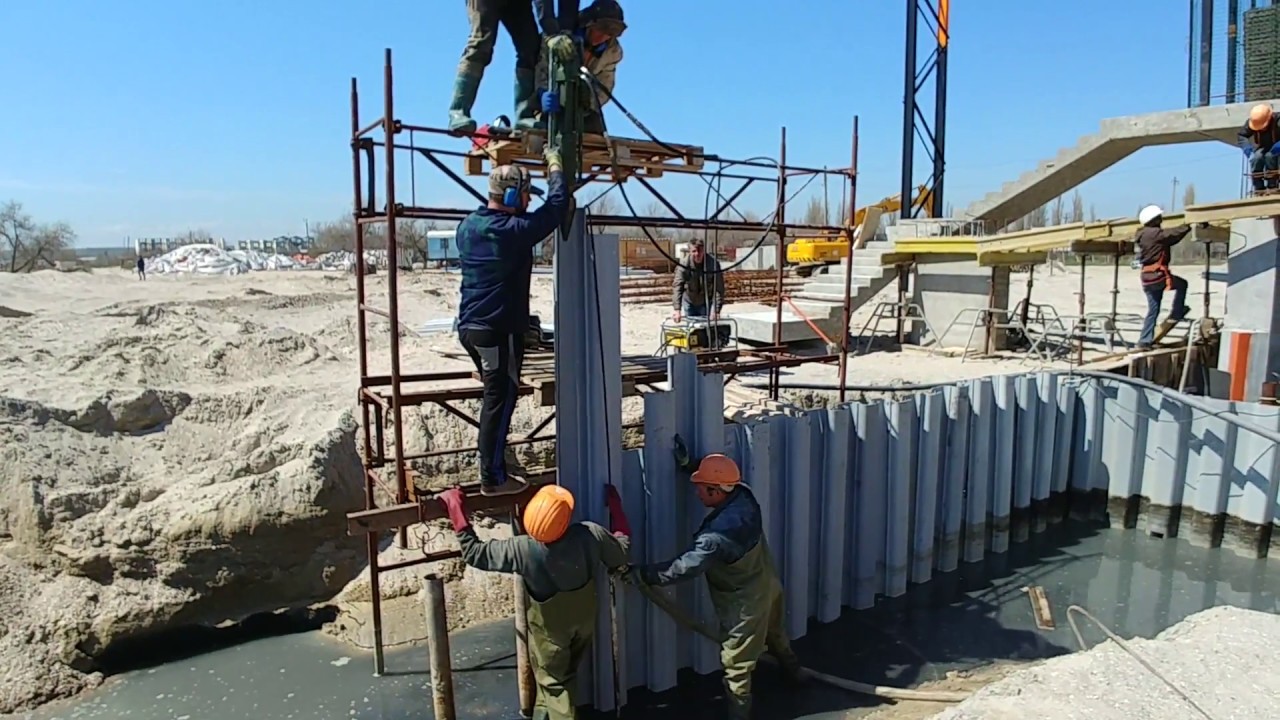

За допомогою замкових з'єднань на бічних сторонах ПВХ шпунти швидко збираються в стінку або огорожу. Порівняно висока поздовжня і поперечна міцність дозволяє їх занурювати в м'який або рухливий грунт (мулистий, піщаний, гальковий, ін.) У вигляді паль, як по одній шпунтині, так і збірними секціями по кілька штук. Практикується монтаж шпунтових ПВХ паль як з берега, так і з води (із застосуванням відповідних плавзасобів – плавкранів і понтонів). Як правило, застосовуються такі способи монтажу:

• методом гідравлічного занурення, із застосуванням спеціальних водяних компресорів і подачею водно-піщаної суміші до основи палі;
• вібраційним зануренням, за допомогою спеціальних віброзанурювачів;
• забиванням в грунт, із застосуванням пальових молотів, копрів;
• присипкою в попередньо прокопані траншеї (на ділянках із щільним грунтом).

Виробництво шпунтових паль з ПВХ налагоджено як в Україні, так і в багатьох сусідніх країнах. З імпорту на українському ринку особливо широко представлені вироби виробництва Польщі. Вітчизняне виробництво ПВХ шпунтів не тільки представлено на ринку, але і демонструє тенденцію до динамічного розвитку.

Наша компанія є одним з провідних постачальників ПВХ шпунтів на вітчизняному ринку. У шпунта нашого виробництва застосовується тільки якісна імпортна сировина із США і Європи, яка в результаті дає високу міцність і якість готових виробів. Цим фактором обґрунтовується цінова залежність ПВХ шпунтів від курсу долара, що, на жаль, відбивається на кінцевій вартості продукту. Замовники, які зробили вибір на користь української продукції, з упевненістю підтвердять, що ПВХ шпунти нашого виробництва не відрізняються своєю якістю і міцності від іноземних аналогів.
