Габіони: коробчаті або зварені

Багато власників земельних ділянок, що стали перед необхідністю їх благоустрою, зіткнулися з проблемою вибору – які габіонні конструкції застосувати – з коробчастих або зварних габіонів? Яка між ними відмінність? А різниця є.

Саме формулювання питання не зовсім коректне - адже коробчасті - це форма, а зварні - це спосіб виробництва. При подальшому ознайомленні з темою приходить розуміння, що звані звареними - теж за формою коробчасті. Отже, відокремимо зерна від лушпиння.

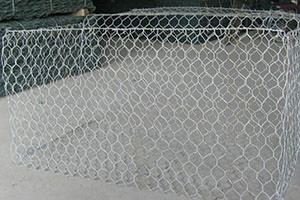

Коробчаті габіони

Коробчаті, або традиційні габіони – стандартизовані за розміром типові коробчасті конструкції, виготовлені з оцинкованої або покритої додатковим шаром ПВХ дротяної сітки подвійного кручення. Це – визначальний момент, бо тільки сталевий дріт подвійного кручення забезпечує необхідний рівень міцності форми на розрив при збереженні її здатності до часткової деформації, для компенсації конструкційної усадки. Фактично – це легкі, прості в зберіганні і транспортуванні формові заготовки для заповнення кам'яним баластовим матеріалом, що виконується, як правило, безпосередньо на місці монтажу. Призначені для будівництва швидкомонтованих інженерних споруд в рамках аварійно-відновлювальних робіт, гідротехнічного, дорожнього, будівництва в протизсувних цілях і багатьох інших сферах застосування.

Якщо відкинути в сторону їх варіації у вигляді матраців Рено, габіонів Джамбо і циліндричних габіонів, то класичні коробчасті габіони, як правило, мають стандартні розміри і форму паралелепіпеда (стандартизація потрібна в тому числі для проведення інженерних розрахунків): довжина від 1, 5м до 4м, з кроком в 1м (1,5 м, 2м, 3м, 4м), ширина 1м, висота 0,5м і 1м. Дані стандарти підтримуються провідним європейським виробником габіонів компанією Officine Maccaferri S.p.A, підтверджені стандартом ГОСТ Р 52132-2003. Сітка подвійного кручення з шестикутним осередком 8х10см виготовляється із сталевого дроту діаметром: 2,7мм - полотно, 3,4мм - укріплена кромка.

За типом антикорозійного покриття дроту, сітки кручені для габіонних споруд бувають (позначення):

• Ц – оцинковані (оцинковані);
• ЦП – оцинковані, додатково покриті полімером (ПВХ);

В процесі виготовлення крученої сітки металізоване або полімерне захисне покриття її дроту не пошкоджується, вона продовжує зберігати свої високі параметри антикорозійної стійкості.

Виробництво коробчатих габіонів виконується промисловим способом, шляхом плетіння відрізу сітки необхідної довжини і ширини, його формування (загинання по гранях) в кубічну форму, з тимчасовим фіксуванням до неї торцевих панелей і діафрагм дротом. Без остаточного закріплення все це складається в заготовку габіона плоскої форми, для компактного зберігання та транспортування. В процесі монтажу заготівля розкладається, їй остаточно надається кубічна форма, збирається за місцем, остаточно зшиваються торцеві панелі і діафрагми оцинкованим (або з ПВХ покриттям) дротом і заповнюється на місці установки кам'яним баластом. Таким чином з'являються класичні коробчаті габіони, і інженерні споруди з них.

Завдяки міцній і гнучкій сітці подвійного кручення, стійкою на розрив, здатної зберігати свою цілісність і міцність навіть при значній деформації, викликаної конструкційною усадкою, а також своїй значній масі (після заповнення баластом), коробчаті габіони і споруди з них володіють достатньою несучою здатністю (по різноспрямованим навантаженням). Застосовуються для влаштування багатьох типів інженерних споруд (ґрунтозахисних, хвилезахисних, укріплення схилів і укосів, берего- і дно-зміцнювальних, і ін.). Завдяки здатності до часткової деформації (усадки) добре пристосовуються до нерівностей рельєфу на місці монтажу, а також застосування щодо можливих аварійних ситуацій: швидке укладання в ході аварійно-відновних робіт.

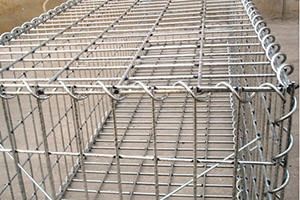

Зварні габіони

Зварні габіони – так названі вироби габіонного типу, виготовлені з жорсткої, яка погано деформується, звареної сітки з дроту. Вони в більшості своїй також коробчастої форми (можливі варіанти - конусної, циліндричної, опуклої сегментної, складної, майже будь-якої іншої геометричної форми, що формується на місці), тому справжня різниця між цими двома типами габіонів (коробчастими і звареними) не в формах, а в способах виготовлення дротяної сітки і її властивості.

Жорстка зварна сітка виробляється на спеціальних автоматичних зварювальних лініях, у вигляді прямокутних або квадратних панелей (карт) шириною 0,5м, 1м, 1,5м, 2м, 2,5м і довжиною від 1м до 6м. Виготовляється з прямолінійних прутків сталевого маловуглецевого дроту діаметром від 2мм до 6мм (зазвичай 3 - 4мм), покладених взаємно перпендикулярно і скріплених в вузлах перетину точковим зварюванням. Можливі (поширені) варіанти розмірів осередків (квадратної, прямокутної форми) – 25х25мм; 25х50мм; 50х50мм; 50х100мм, 50х150мм, 50х200мм.

Захист зварної сітки антикорозійним цинковим покриттям здійснюється двома різними способами:

1. Спочатку оцинковка дроту, потім зварювання з неї сітки (зварюється з попередньо оцинкованого дроту) . Це більш дешевий і швидкий, але менш надійний спосіб. В цьому випадку, в місцях зварювання захисне цинкове покриття незначно пошкоджується, утворюючи ділянки у вигляді злегка помітних чорних крапок. Щодо протикорозійної стійкості така зварна оцинкована сітка не сильно відрізняється від виготовленої із застосуванням методу гарячого цинкування. При замовленні та купівлі зварних габіонів варто цікавитися способом виготовлення сітки для того щоб не придбати зварену оцинковану сітку за ціною сітки оцинкованої із застосуванням технології гарячого цинкування.
2. Попередньо зварена з чорного дроту готова сітка проходить етап гарячої (виходить найщільніше і стійке цинкове покриття) оцинковки. Це значно дорожчий і повільний, але більш надійний в плані корозійної тривкості засіб. В такому випадку на зварений сітці утворюється суцільне захисне цинкове покриття максимальної товщини, без пошкоджених місць, доступних для теоретичного виникнення корозії.

Крім оцинковки, зварна сітка зрідка (при великих обсягах замовлення) може піддаватися полімерному покриттю з ПВХ (зазвичай сірого кольору, але можливі і різні колірні варіанти), що додатково збільшують її корозійну стійкість, а також надають їй відмінну декоративну привабливість.

Зварні габіони також зазвичай виготовляються промисловим способом, у вигляді набору панелей (карт) відповідного розміру, і кручених пружин, для їх взаємного з'єднання. Після складання на місці монтажу, стандартні зварні габіони отримують кубічну форму з заданими розмірами, в цілому аналогічними розмірами класичним в'язаним (крученим) габіонам – довжина від 1м до 4м, з кроком в 0,5 (1м, 1,5м, 2м, 2,5м, 3м, 3,5м, 4м), ширина 0,3м, 0,5м, 1м, висота 1м, 1, 5м, 2м.

Але завдяки тому, що з'єднання воєдину конструкцію карт зварного габиона відбувається вручну безпосередньо на місці монтажу, це відкриває масу можливостей для їх корегування за розміром і формою, за допомогою нескладного ручного металорізального інструменту (наприклад, ножиць (кусачок) по металу, або кутової шлифмашинки (болгарки)). Таким чином вдається отримати їх видозмінені форми і розміри – трапецієподібні, циліндричні, сегментні, складно-фігурні.

Крім класики зварних габіонів, існує їх вузькоспеціалізований різновид – модулі Пергона, що поєднують в собі конструкції із зварних сіткових карт плюс підтримують опорні стовпи з профільної або круглої труби. Модулі Пергона мають строго певне призначення – пристрій швидкомонтованих огороджень (парканів) габіонного типу, по зовнішньому периметру ділянки або внутрішніх, з подальшим їх заповненням баластним каменем.

Точкове з'єднання прутів дроту зварюванням набагато менш міцно (в порівнянні зі з'єднанням крутінням) при прикладанні до нього статичного або динамічного навантаження в будь-якому (поздовжньому або поперечному) напрямку. При появі місцевих пошкоджень зварної сітки (розривів, проломів) такі пошкодження погано локалізуються за місцем, схильні до подальшого розширення з втратою цілісності (розпускання) цілих ділянок. Зварні габіони не терплять ніякої (значущої) усадки, деформації в будь-якому напрямку. Тому застосування габіонів зварного типу в інженерних спорудах, де передбачається протидія різним типам статичних і динамічних навантажень, корекція на навантажувальну деформацію (усадку) – не практикується. Для чого ж вони тоді потрібні?

Справа як раз в тому, що зварений тип сітки (на відміну від крученої) відрізняється підвищеною поперечної жорсткістю, плюс внутрішньою стійкістю до деформацій, що дозволяє зберігати постійними (незмінними) геометричні розміри і форму осередків. Конструкції зі зварного дроту дуже добре тримають, і тривалий час зберігають задану їм чітку форму, як зовнішню, так і внутрішню.

Що є мінусом в одну сферу застосування, в іншій виявляється безсумнівним плюсом. Чіткість і збереження заданої геометричної форми отримала своє визнання в рамках дизайнерського підходу, при проведенні заходів з благоустрою територій. Дана якість виявилося затребувальною:

• при влаштуванні зовнішніх і внутрішніх огороджень периметра ділянок (парканів);
• у влаштуванні (слабонавантажених) підпірних стінок при терасуванні ділянки;
• для основи під ступенчасті сходові споруди;
• при влаштуванні найрізноманітніших за формою і призначенням споруд і конструкцій (клумби, фонтани, лави, барбекю, та ін.) в рамках ландшафтного дизайну, і т.п.

Висновок

Таким чином, порівнювати, а тим більше протиставляти класичні кручені (коробчаті) і зварні габіони категорично не варто. Попри всю свою зовнішню схожість (заготовки коробчатої форми з дротяної сітки, під заповнення баластних каменем), кожен з них має свою, строго певну сферу застосування, які між собою практично не перетинаються.

Класичний коробчатий габіон з сітки подвійного крутіння – будівельний модуль для швидкомонтованих інженерних споруд, застосовується як в рамках будівництва громадянського, так і промислового призначення. Але в ландшафтному дизайні такі габіони, зазвичай злегка пом'ятою геометричною формою, з місцями деформації і усадки, нерівномірною (некрасивою) комірчастою структурою – успіхом не користуються.

Габіон зі зварного дроту – будівельний модуль для застосування переважно в ландшафтному дизайні, де цінується краса і чіткість геометричних форм. Крім рамок громадянського будівництва, ніде більше (в промисловому будівництві), через свою низьку конструкційної міцності, не застосовується.
