Зміцнюємо берег. Георешетка або матрац Рено

Якщо на ділянці забудови пощастило мати частину берега водойми (річки, озера, канали, водосховища та ін.), то рано чи пізно стає актуальним питання його благоустрою. Якщо берегові схили і укоси відрізняються крутизною (20-30 град і більше), схильні до підмивання (сильною течією, хвилями), впливу вітрової, водної ерозії, то одним з елементів благоустрою потрібно їх протиерозійне (або хвилезахисне) берегоукріплення.

Більш пологі схили надводного укосу (до 15 – 20 град) зазвичай зміцнюються за допомогою кореневої системи рослин, в ході заходів ландшафтного дизайну – плануванням, засіванням трав'яними сумішами, висадкою дерев і кущів. Для більш крутих схилів потрібно зміцнення за допомогою інженерних заходів: влаштування підпірних стінок, укладання зміцнювальних (армуючих) настилів.

Підпірні стінки – споруди для зміцнення майже прямовисних укосів, крутизною від 60 до 90 град., які зустрічаються порівняно рідко. Найбільш поширеним варіантом прибережній геофізики є еродуючі (схильні до змивання у водойму або вивітрювання) схили з помірною крутизною від 20 до 50 град, особливо з неродючими або малородючими грунтами (глинистими, кам'янистими), зміцнення яких виключно ландшафтними заходами може виявитися малоефективним. В рамках комплексного захисту берегової лінії від активної хвильової ерозії можуть знадобитися інженерні заходи і на багато більш пологих берегових схилах (крутизною до 20 град).

В рамках цивільного будівництва серед інженерних заходів щодо протиерозійного зміцнення берегових схилів помірної крутості, хвилезахисних укріплень берегової лінії, найбільшого поширення набули:

• монтаж армуючої георешітки;
• укладання кам'яного покриття за допомогою плоских габіонних конструкцій, т.зв. матраців Рено.

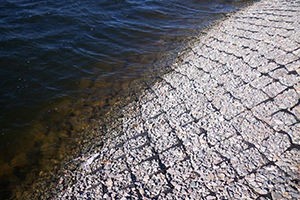

Георешітка – зміцнює інженерну споруду на природному або штучному схилі у вигляді закріпленої на ньому і заповненою породою пористої структури. Георешітка є вертикально – жорстким модулем із зварених між собою взаємно-перпендикулярно розташованих поліетиленових стрічок, що утворюють осередки у вигляді стільників. Параметри доступних у продажу георешіток: покривельною площею (одним модулем) – від 15 до 25м2, висота стрічки (осередків) – від 50 до 200мм, її діагональ – від 200 до 400мм, товщина стінок (стрічки) – від 1 до 1,5 мм.

Георешітка розтягується і укладається на попередньо сплановані укіс (берега, схилу, насипу), закріплюється на ньому металевими або пластиковими анкерами. Після чого чарункова структура решітки заповнюється дрібним каменем, щебенем, піском або грунтом. У варіанті грунтової засипки, її поверхня може засіватися насінням трав'яних сумішей, коренева система яких буде служити додатковим зміцнюючим фактором. Практикується укладання георешітки і в якості хвилезахисної споруди, на надводну і підводну частину берегового схилу, в умовах гарантовано низької хвильової активності водойми (як правило, невеликі річки, канали, озера).

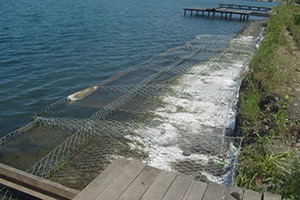

Матрац Рено – це сітчастий, заповнений зазвичай камінням габіон, тільки не коробчастої, а плоскої "матраце-подібної" форми. Матраци Рено виготовляються з оцинкованого дроту подвійного кручення (іноді з додатковим ПВХ покриттям), у вигляді плоских сітчастих (розмір комірки сітки – 8х10см) коробів, з геометричними розмірами: довжиною від 3м до 6м, шириною 2м, висотою – 0,17м, 0,23м, 0,3м. Зміцнення берегового схилу матрацами Рено передбачає його вирівнювання (розпланування) і укладання суцільного покриття з габіонних конструкцій в один шар. Такий же вигляд (один, зрідка навіть два шари матраців Рено) має хвилезахисне спорудження, що укладається як на надводний (пляж), так і підводний береговий схил.

Порівняльна характеристика двох видів берегозахисних покриттів – георешітки і матраців Рено, показує, що кожен з них має свої характерні переваги та недоліки, а також особливості сфери застосування.

Вочевидь, що берегозахисне покриття, виконане з габіонів (матраців Рено), за рахунок більш високої масивності, застосовуваного заповнювача і цілісності складових елементів, має більш високу стійкістю до руйнівних факторів природної стихії: видування сильними вітрами, розмивання зливовими потоками, ударам великих хвиль. За своєю стійкостю та ефективностю в якості берегоукріплювальних елементів габіонні матраци Рено близькі до залізобетонних плит. Також габіонні споруди мають властивість з часом "заростати" пиловими і глинистими частинками грунту, донного мулу, поступово збільшуючи свою цілісність і загальну міцність.

До недоліків габіонного берегового укріплення слід віднести його більш високу вартість (в порівнянні з монтажем георешітки), а також, укладання берегоукріплювального покриття з матраців Рено робить берег в цьому місці малодоступним для підходу, відпочинку та купання.

Таким чином, резюмуючи переваги і недоліки берегоукріплювальних споруд з матраців Рено, можна визначити їх переважну сферу застосування:

• хвильозахисне зміцнення берегової лінії, як її надводної, так і підводної частини, в місцях порівняно сильного хвильового прибою (або сильної прибережної течії) на великих водоймах (великі водосховища, озера, судноплавні або бистротекучіх річках);
• зміцнення берегових схилів помірної крутості на постійних (усталених) шляхах зливових потоків, кам'яних осипань, ділянках постійної і сильної вітрової ерозії, на важкодоступних або заболочених ділянках, де монтаж георешітки є неможливим або недоцільним.

Монтаж георешітки забезпечує більш високу ландшафтну (естетичну) привабливість впорядкованого берегового схилу, за його прийнятливої захисної стійкості до еродуючих факторів навколишнього середовища невеликої руйнівної сили. Берег, укріплений георешіткою, не виключає підхід до нього в пішому порядку, використання його в якості місця відпочинку та купання. При заповненні осередків родючим грунтом, може слугувати основою для висівання трав'яного покриву, своєю кореневою системою надає додатковий протиерозійний захист береговому схилу(в його наземної частини). До того ж монтаж георешітки (в порівнянні із габіонними покривними спорудами), в перерахунку на одиницю площі, обходиться набагато дешевше.

До недоліків георешітки слід віднести:

• недостатню стійкість і ефективність проти природних факторів значної руйнівної сили – потужних зливових потоків, сильного хвильового прибою;
• слабку закріпленість наповнювача (пісок, щебінь, камінь дрібної фракції) в осередках, схильність його до поступового осипання зверху вниз (вимагає періодичного оновлення);

Сферою застосування георешіток можна визначити:

• протиерозійне зміцнення берегових схилів малої (до 30 град) і помірної (до 50 град) крутизни, на великих площах, в місцях дії еродуюючих природних факторів незначнї руйнівної сили;
• хвилезахисне зміцнення берегової лінії, її надводної (пляж) і підводної частин, в місцях, придатних для підходу, відпочинку та купання, за умови хвильового впливу (прибою) незначної сили (характерно для невеликих природних і штучних водойм).

Таким чином, постановка питання, що краще для зміцнення берегового схилу – матраци Рено або георешітка, представляється не зовсім коректним. З огляду на їх особливосі, вони мають суворо особливі сфери застосування, які досить рідко збігаються. А в тих випадках, де їх сфери застосування перетинаються, і вибір (на користь габіонів або георешітки) неочевидний, рішення залишається за споживачем. Що йому важливіше: довготривала міцність і стійкість, або зручність доступу, естетична привабливість і дешевизна? У першому випадку краще підійдуть габіонні матраци Рено, а другому – більш придатними стануть георешітки.
