Відмінності ПВХ шпунта і шпунта Ларсена

У будівництві головним призначенням збірних шпунтових паль конструкцій є поділ бар'єром двох різних середовищ: грунт /вода, грунт /грунт, вода /вода. Вони дуже широко застосовуються:

  • в гідротехнічному будівництві – для влаштування берегоукріплювальних підпірних стінок, обладнання причальних стінок і набережних, укріпленні схилів та укосів мостових опор і дамб, формуванні русла природних і штучних водойм, пристрої дренажних систем, систем будівельного водозниження та ін.
  • транспортному будівництві – для формування дорожніх насипів, захисту їхніх укосів від осипання, пристрої протизсувних підпірних стінок на придорожніх схилах;
  • в промисловому і цивільному будівництві – для захисту укосів будівельних котлованів від осипання;
  • в рамках заходів протиерозійного, протиселевої захисту гірських схилів – для влаштування підпірних захисних стінок;
  • в рамках ландшафтного дизайну – при терасуванні ділянки, влаштування різноманітних ландшафтних форм.

Сталевий шпунт Ларсена

Відмінності шпунта Ларсена і ПВХ шпунта Історія застосування шпунтових паль відноситься до 1902 року, коли головний інженер міста Бремен (Німеччина) Трігве Ларсен придумав застосувати коритоподібними вигнуті листи металу в Під час берегоукріплювальних робіт. У 1910 році він запатентував свій винахід – коритоподібний металевий модульний профіль з замковим з'єднанням на бічних поздовжніх гранях, з взаємно протилежно-спрямованих монтажем (яке з тих пір отримало сучасну назву шпунт Ларсена), а вже в 1912 році було організовано їх перше масове виробництво (прокатка) на металургійному заводі компанії Tyssen.

Успішне застосування класичних шпунтов Ларсена тривало протягом усього 20-го століття. За цей час їх конструкція піддалася грунтовної стандартизації. Зокрема, в межах СНД (території колишнього СРСР) продовжують дотримуватися ГОСТ 4781-85, яким матеріалом для плоских і коритоподібних шпунтових профілів визначаються вуглецеві стали марок марок СтЗсп, СтЗпс.

Виробниками пропонуються різні види сталевих шпунтових профілів Ларсена: – плоскі, коритоподібні (L-, U-подібний профіль), двояко-вигнуті (S- Z-подібний профіль). Геометричні розміри і фізичні параметри найпоширеніших сталевих шпунтових профілів Л4, Л5, Л7 визначаються ТУ 14-2-879-89 і ТУ 14-102-147-93.

Тип
Ширина профілю, B, мм
Ширина стінки, b, мм
Висота профілю, h, мм
Товщина стінки, S, мм
Товщина полки, t, мм
Маса 1 м довжини, кг
Кількість метрів в тонні
Л4
436
292
204, 2
14, 8
9,5
74,0
13,5
Л5
466
332
196
21,0
11,0
100,0
10,0
Л5-У
543
344
236, 5
23,0
11,0
113,7
8,795
Л-7
455, 7
330, 1
236
23,0
12,0
144,3
6,93


Сталеві шпунти Ларсена виготовляються (і застосовуються) з максимальною довжиною до 24м. Їх монтаж пов'язаний із застосуванням спеціальної важкої техніки. Через свою відносну складність, специфіки і дорожнечі доступний, як правило, тільки в рамках великомасштабного промислового, транспортного і гідротехнічного будівництва.

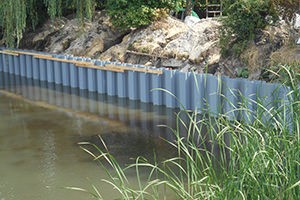

Полімерний шпунт з ПВХ

Відмінності ПВХ шпунта і шпунта Ларсена З розвитком нафтохімії і початку масового виробництва композитних матеріалів з'явилася можливість кардинального здешевлення шпунтових свайних конструкціях. Перші випадки застосування шпунтових паль з міцного пластичного полімеру полівінілхлориду (ПВХ) відносяться до початку 60-х років 20-го століття в США. До кінця 20-го і на початку 21-го століть будівельні компанії США, Канади, Європи та Азії напрацювали багатий досвід застосування ПВХ шпунта. Обсяг будівництва з його застосуванням налічує багато тисяч кілометрів захисних і підпірних споруд, і з кожним роком тенденція застосування полімерного шпунта продовжує збільшуватися.

Без сумніву, в основу конструкції і принципу застосування ПВХ шпунта покладено його старший сталевий побратим – шпунт Ларсена. Через це йде плутанина, дуже часто ПВХ шпунт так і називають – шпунт Ларсена з ПВХ. Що не зовсім вірно, адже шпунт Ларсена – запатентований і стандартизоване виріб, виготовлений з прокатної сталі, а виробництво ПВХ шпунтових паль далеко не так глибоко стандартизовано, що дозволяє значні варіації. Багато їх виробники намагаються просувати свої власні стандарти, що відрізняються за геометричними розмірами, формою і довжині профілю, товщині шпунтіни, замковим кріпленнями і ін.

В середньому, все геометричні і фізичні параметри полімерних шпунтових паль приблизно в півтора - два рази менше, ніж аналогічних сталевих:

  • ширина профілю 150 - 500мм;
  • глибина профілю 60 - 300мм;
  • товщина стінок 5 - 12мм;
  • довжина до 12м.

Очевидно, несуча здатність полімерного ПВХ шпунта істотно нижче, ніж у сталевого, конструкції Ларсе на. Але ж його основна мета застосування – берегоукріплювальні конструкції, експлуатовані в прісній і агресивної морській воді, а також здешевлення і спрощення будівництва в тих місцях, де згідно прогнозованим (розрахунковим) навантажень застосування сталевих шпунтових паль буде надлишковим або неефективним.

Таким чином, застосування ПВХ шпунтів дозволяє будувати відносно дешево і швидко, в умовах порівняно низьких конструкційних навантажень, характерних для мало і средненагруженних ділянок гідротехнічних, транспортних, промислових споруд, в рамках гражда нського і промислового будівництва, благоустрою територій та ін.

До того ж, полімерні палі мають ще одним дуже важливим перевагою над сталевими – високу корозійну стійкість, особливо в умовах хімічно агресивного середовища (солона морська вода, стічні, відстійні води), що робить можливим визначати їх термін служби в 50 – 60 років і більше. Тоді як в мережі безліч фотографій сталевих шпунтових конструкцій, наскрізь поїдених солоною водою і корозією.

Висновки

Поділ сфер застосування сталевих (Ларсена) і полімерних (ПВХ) шпунтов відбувається за принципом відмінності умов високих або низьких (середніх) конструкційних навантажень. Тепер очевидно, що їх взаємне протиставлення не зовсім коректно. Адже кожен з цих типів шпунтових паль в характерній для нього сфері застосування показує свої найкращі сторони:

  • шпунт Ларсена – високу несучу здатність, великі фізичні будівельні масштаби (по глибині забивання, по надземної висоті конструкції) в умовах значних конструкційних (статичних і динамічних) навантажень;
  • ПВХ шпунт – високу корозійну стійкість, експлуатація в агресивних середовищах, можливість монтажу вручну, відносну дешевизну, простоту і швидкість будівництва при прийнятною (достатньої) несучої здатності на мало і средненагруженних, ділянках і спорудах цивільного і промислового будівництва.
